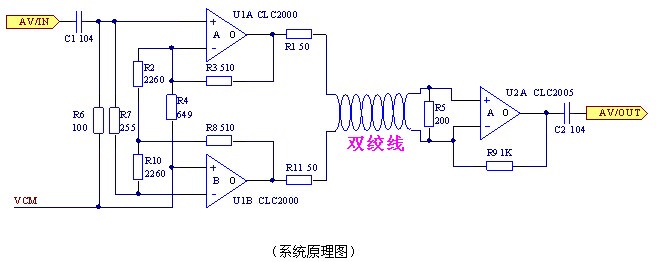

本方案采用CADEKA公司CLC2000的250MHz高输出电流双路放大器，组成差分驱动电路，实现对AV视频信号转换到差分信号，并传输出去，传输距离可达1200米。接收端使用CLC2005的260MHz电压反馈放大器实现对接收的差分信号转换成单端AV视频信号，送到视频终端进行显示。采用差分信号传输可以有效地抑制共模干扰信号对视频信号的影响，并能较大节约成本。

功能参数

发送板和接收板供电电压DC12V

视频输入信号： 1Vp-p(75Ω)

双绞线传输视频距离300M~1200M

器件表
