方案说明

心电图机主要进行心脏问题自我检测，不仅可以检测出多种常见心脏问题（如早博、二联、三联等），迅速输出结果，同时保存多组数据，包括心脏波形及结果分析。本设计中，通过专用电极从人体采集到心电信号后，送入信号调理电路，先经过前置放大器初步放大，经高通滤波滤除直流信号及低频基线干扰后，由后级放大 器放大，再经滤波器进一步滤除50Hz的工频干扰，经低通滤波器后得到符合要求的心电信号，由模拟输入端送入ADC，进行高精度的A/D转换。系统采用 ST公司的STM32F103作为MCU，采集到的信号可以通过LCD实时显示和回放，为医护人员及时准确的诊断提供参考。

产品特性

导联：标准12导联

输入方式：浮地及除颤防护

输入阻抗：≥50MΩ

ECG输出：1V/mV±5%；单端输出=100Ω

患者漏电流：<10μA

输入回路电流：≤0.04μA

定标电压：1mV±2%

频响：0.05～150Hz

时间常数：≥3.2s

共模抑制比（CMRR）：>100dB

滤波器：交流50Hz（-20dB）、肌电35～45Hz，漂移≤0.45Hz

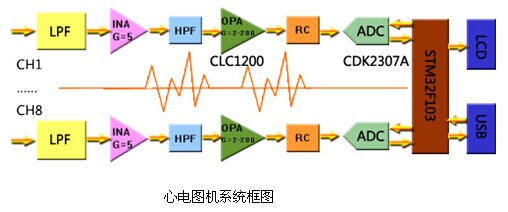

组成框图
