背景分析

各种POS交易的规模正在世界范围内快速增长，商户和消费者都将越来越多的接受来自移动端的交易支付。基于智能手机以及平板电脑等移动设备的mPOS支付方式将提升店内购物体验，不仅仅为商户提供了支付选择，更是增加了一种交易渠道。在接下来的几年时间，整个支付产业都将推行移动技术，让移动支付更加普及。Making提供基于MAXIM加密CPU的整体解决方案，让您的产品，符合顶级的安全设计要求，并缩短产品开发周期，降低BOM成本和开发风险。

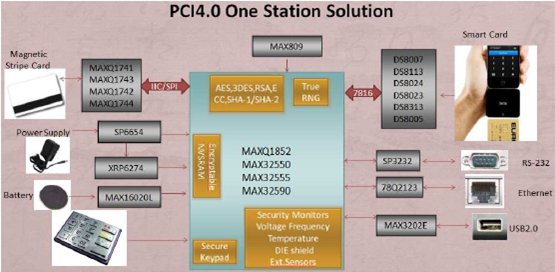

整体方案设计

MAXQ1852/MAX32550/MAX32555/MAX32590 系列CPU是MAXIM推出的高集成，高安全和高性价比的安全MCU，符合PCI4.0以上的顶级安全要求，针对PINPAD，MPOS，MISPOS和简单POS的应用。可以使客户快速的设计出所需要的产品，产品具有BOM成本低，容易过安全认证，体积小等优势。

磁卡阅读

采用MAXIM 的 MAXQ1741/MAXQ1743/MAXQ1742/MAXQ1744 系列磁卡芯片，此系列IC是集成的三轨磁条读卡器IC，在机器/磁卡接口上为POS终端或读卡器模块提供安全保障。磁卡数据可采用AES或DES/TDES算法加密。

MAXQ1743带有快速擦除非易失SRAM（NVSRAM），硬件随机数发生器（RNG），电压攻击侦测器和自毁输入引脚，进一步增强安全功能。片上篡改检测电路侦测到篡改操作时，清除NVSRAM内容。快速擦除功能确保在任何软件访问器件之前擦除NVSRAM中的所有数据。IC通过SPI接口与主机处理器通信。IC有唯一ID号。

智能卡读卡

DS8007/DS8113/DS8024/DS8023/DS8313/DS8005 等系列智能卡接口是用于智能卡读卡器的低成本模拟前端，适用于所有 ISO7816，EMV™以及 GSM11-11应用。此类IC支持5V，3V和1.8V智能卡，可选择工作模式和低功耗待机模式。智能卡IC用于连接系统微处理器和智能卡接口，提供IC卡应用所需的供电电源，ESD保护以及电平转换。

电源管理

mPOS设备对电源的效率要求非常高，Exar的SP6654转换效率高达98%，XRP6274是一款超低压差的LDO芯片，压差低至40mV，可通过DC-DC电源芯片降到一个很低的输入电压给LDO，LDO再输出噪声纹波非常小的电压给内核和系统，这样既保证了系统效率，又保证对噪声敏感的模块能正常工作。

接 口

UART接口选用SP3232，此款芯片支持宽电压，兼容3.3V和5V系统，芯片自带15KV 的ESD保护。

MAX3202E为低电容，±15KVESD保护二极管阵列，用于保护静电敏感的 USB接口。每个通道含有一对二极管，将ESD电流脉冲导引至Vcc或GND。此器件的每个通道具有低于5pF电容，非常适合用于高速数据I/O接口。
